Unité de bande de base (BBU) : que signifie BBU ?

Qu'est-ce qu'une BBU ? Comprendre l'unité de bande de base

Dans la discussion d'aujourd'hui, nous explorons l'unité de bande de base (BBU), un composant essentiel du réseau d'accès radio (RAN). Cet article aborde son rôle, son importance, ses fonctions principales, son architecture interne et les produits du monde réel qui donnent vie à cette technologie dans les réseaux 4G et 5G.

Une unité de bande de base (BBU) est une brique fondamentale des systèmes de communication sans fil, en particulier dans les réseaux cellulaires. Elle traite les signaux de bande de base — les fréquences d'origine des transmissions avant qu'elles ne subissent une modulation. La BBU est responsable de la conversion, du trameur et de la modulation de ces signaux pour garantir une transmission efficace et fiable. Essentiellement, la BBU agit comme le « cerveau » du système de station de base, coordonnant une communication efficace entre les différents éléments du réseau. Parce que les signaux qu'elle traite transportent des informations sous leur forme brute et non modulée, la BBU est cruciale pour préserver l'intégrité de la voix, de la messagerie et des données mobiles tout au long de la chaîne de livraison.

Définition : Que signifie BBU ?

BBU signifie unité de bande de base. Elle traite les signaux de bande de base et joue un rôle central dans les réseaux 4G LTE et 5G. Dans les environnements 5G, la BBU est chargée de gérer toutes les piles de protocoles 5G et d'assurer une connectivité transparente et à faible latence avec le réseau cœur 5G. Selon les spécifications de la 5G, la BBU monolithique traditionnelle est logiquement divisée en une unité centrale (CU) et une unité distribuée (DU), tout en continuant à assurer ensemble la mission globale de traitement en bande de base.

Comment fonctionne une BBU ?

Une unité de bande de base remplit plusieurs fonctions critiques dans un système de communication sans fil :

1. Traitement du signal — La BBU gère le traitement numérique des informations entre une station de base (BS) et les appareils mobiles. Elle permet la transmission de la voix et de données à haut débit en interprétant, encodant et gérant les fréquences de bande de base attribuées à chaque utilisateur connecté.
2. Interconnexion de réseau — La BBU s'interface à la fois avec le réseau radio et le réseau cœur. Elle se connecte au réseau cœur via des câbles de raccordement à fibre optique, prenant en charge les fonctions de gestion du réseau et garantissant un flux de données bidirectionnel fluide.
3. Fonctions de contrôle et de ressources radio — La BBU gère les ressources radio, prend en charge le contrôle de puissance et supervise la maintenance du système pour assurer un fonctionnement efficace et de haute qualité de la station de base sur toutes les cellules desservies.
4. Intégration avec les têtes radio distantes (RRH / RRU) — Les BBU fonctionnent en tandem avec les têtes radio distantes. Les données de bande de base transitent par des liaisons de liaison avant (fronthaul) en fibre optique (CPRI / eCPRI) vers des RRU distribuées montées à proximité des antennes des sites cellulaires, où les signaux numériques sont convertis en radiofréquence pour une transmission hertzienne — et inversement sur le chemin de réception.
5. Architecture C-RAN — Dans les déploiements de réseaux d'accès radio en nuage (C-RAN), les BBU sont centralisées et regroupées dans des salles d'équipement de type centre de données, tandis que les RRU restent distribuées sur les sites cellulaires physiques. Cette séparation permet le partage des ressources, des mises à niveau simplifiées et une gestion de réseau plus flexible et évolutable pour les opérateurs mobiles.

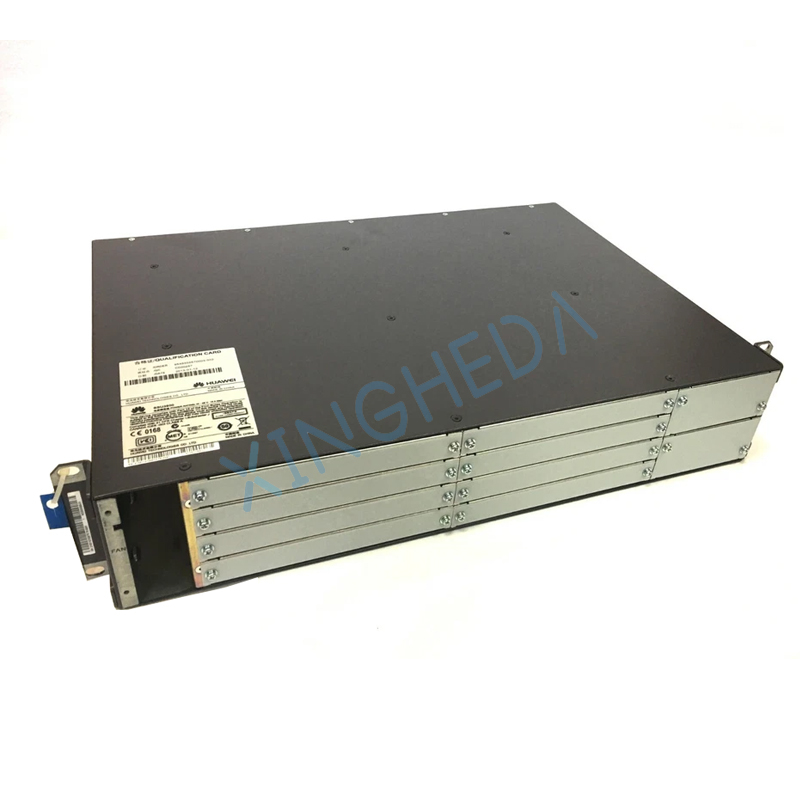

Produits d'unités de bande de base du monde réel

Plusieurs grands fournisseurs proposent du matériel BBU optimisé pour différentes générations de réseaux. Voici des exemples représentatifs couramment déployés sur le terrain :

Remarque : Un BBU et un RRU/RRH sont les deux moitiés d'un même système de station de base. Le BBU gère le traitement numérique en bande de base ; le RRU/RRH gère la conversion RF, le filtrage et l'amplification près de l'antenne.

Composants d'une unité de bande de base (BBU)

Un système BBU complet est constitué de plusieurs modules fonctionnels, chacun ayant une tâche unique.

Unité centrale (CU)

• PDCP (Packet Data Convergence Protocol) :Gère l'agrégation et la segmentation des paquets de données pour assurer un transfert de données efficace.
• SDAP (Service Data Adaptation Protocol) :Gère le mappage des flux de données vers les niveaux de qualité de service (QoS) appropriés.
• Fonctions du plan de contrôle :Gère la signalisation et les informations de contrôle essentielles au fonctionnement du réseau.
• Fonctions du plan utilisateur :Responsable du traitement et du transfert des données de charge utile réelles de l'utilisateur final.

Unité distribuée (DU)

• RLC (Radio Link Control) :Gère les fonctions de la couche de liaison de données telles que la correction d'erreurs et le contrôle de flux.
• MAC (Medium Access Control) :Contrôle l'accès au support de transmission physique, en gérant la planifications et l'allocation des ressources.
• PHY (Couche physique) :Gère la transmission physique des données, y compris la modulation et la démodulation.
• Traitement en temps réel :Garantit un traitement rapide et à faible latence pour répondre aux exigences strictes en matière de calendrier des services 5G modernes.

Unité radio (RU / RRH)

• Émetteur RF :Convertit les signaux en bande de base en signaux radiofréquences (RF) pour la transmission.
• Récepteur RF :Convertit les signaux RF reçus en signaux en bande de base.
• Filtrage :Supprime les fréquences hors bande indésirables pour améliorer la clarté du signal.
• Amplification :Augmente la puissance du signal pour atteindre la zone de couverture sans fil cible.

Interfaces

• Interface Fronthaul (eCPRI / CPRI) :Connecte le CU/DU au RU, permettant une communication à haut débit et à faible latence.
• Interface Backhaul :Connecte le BBU au réseau cœur, facilitant le transfert de données entre la station de base et le cœur de réseau.
• Interface de synchronisation : Garantit la précision de la synchronisation et de la fréquence entre les nœuds du réseau, ce qui est crucial pour maintenir la synchronisation entre les éléments.

Fonctions de contrôle et de gestion

• Allocation des ressources : Gère la distribution des ressources de spectre, de calcul et de transmission pour des performances optimales.
• Contrôle de la puissance : Ajuste les niveaux de puissance de transmission pour optimiser la qualité du signal et minimiser les interférences inter-cellulaires.
• Gestion des transferts (handover) : Supervise la transition des appareils mobiles entre les sites cellulaires afin de maintenir une connectivité continue.

Traitement du signal

• Codage / Décodage : Convertit les données dans un format transmissible, puis les restitue sous leur forme d'origine à la réception.
• Modulation / Démodulation : Convertit les signaux en bande de base en signaux RF pour la transmission et vice versa.
• Traitement numérique du signal (DSP) : Exécute des opérations mathématiques complexes pour améliorer la qualité et la fiabilité des signaux émis et reçus.

Foire aux questions (FAQ)

Q1 : Quelle est la différence entre une BBU et une RRU / RRH ?

R : Le BBU est responsable du traitement en bande de base numérique — codage, modulation, gestion des protocoles et interconnexion avec le réseau cœur — et est généralement installé à l'intérieur dans un local technique. Le RRU/RRH gère le domaine des radiofréquences : il convertit les données numériques de bande de base en ondes radio RF (et vice-versa), effectue le filtrage et l'amplification, et est généralement monté à l'extérieur près de l'antenne. Ils sont connectés par des liaisons fronthaul en fibre optique.

Q2 : Quel est le rapport entre la division CU-DU et un BBU traditionnel dans la 5G ?

R : En 4G, pratiquement toutes les fonctions de bande de base s'exécutaient à l'intérieur d'un seul châssis BBU intégré. Dans la 5G, cette fonction est divisée logiquement : le CU gère les protocoles des couches supérieures non temps réel (PDCP, SDAP), tandis que le DU gère le traitement des couches inférieures critiques pour le temps (RLC, MAC, PHY). Le CU et le DU peuvent s'exécuter sur du matériel distinct ou des plateformes virtualisées, offrant aux opérateurs un déploiement flexible, la mise en commun des ressources et la prise en charge des tranches de réseau (network slices).

Q3 : Un BBU peut-il fonctionner seul sans RRU ?

R : Non. Un BBU seul effectue uniquement le traitement en bande de base numérique et ne peut ni émettre ni recevoir d'ondes radio. Un système de station de base complet nécessite le BBU ainsi qu'un RRU/RRH (et une antenne) pour fournir un service sans fil aux utilisateurs finaux.

Q4 : Pourquoi des câbles à fibre optique sont-ils nécessaires entre le BBU et le RRU ?

R : Les protocoles de fronthaul tels que le CPRI (4G) et l'eCPRI (5G) exigent une très large bande passante et une synchronisation temporelle stricte. Le câblage en cuivre ne peut pas répondre à ces exigences de débit et de latence, c'est pourquoi la fibre optique est utilisée pour transporter de grands volumes de données de bande de base entre le matériel centralisé de bande de base et les unités radio distantes.

Q5 : Les véritables produits BBU tels que le BBU5900, Nokia AMIA ou Ericsson 4418 fonctionnent-ils ensemble entre différents fournisseurs ?

R : En principe, le BBU et le RRU doivent correspondre à la gamme de produits et à la norme d'interface radio du même fournisseur pour pouvoir interopérer, car l'interface fronthaul et les protocoles sont spécifiques au fournisseur. Ces modèles sont chacun conçus pour fonctionner au sein du portefeuille RAN de leur propre fournisseur — par exemple, le HUAWEI BBU5900 s'associe aux RRU Huawei, tandis que l'Ericsson 4418 B40T fait partie de la chaîne de stations de base d'Ericsson.
